O que é uma subestação de energia e o que faz um operador de subestação

Existe uma boa chance de você já ter passado ao lado de uma sem saber o que era. Um terreno cercado à beira da estrada, estruturas metálicas altas, fios grossos esticados entre elas, blocos cinzentos do tamanho de um contêiner e um zumbido constante que só aparece quando o vento sopra na direção certa. Nenhuma placa explica o que acontece ali dentro.

O que acontece ali dentro é o motivo de a luz da sua casa acender. Sem esse terreno cercado, a energia gerada em uma hidrelétrica a mil quilômetros de distância simplesmente não chegaria até a tomada. E, dentro dele, quase sempre há alguém de plantão, olhando um painel, executando uma sequência de comandos e conversando por rádio com um centro de operação que pode estar em outro estado.

E existem duas perguntas que costumam vir juntas: o que é uma subestação de energia e o que faz, na prática, o profissional que opera uma. Além de explicarmos tudo isso, no final do blog você encontra um FAQ com as dúvidas mais frequentes de quem pesquisa o tema, seja por vontade de saber mais sobre o assunto, seja porque está considerando construir uma carreira no setor elétrico.

O que é uma subestação de energia

Uma subestação de energia é uma instalação do sistema elétrico responsável por receber energia em um nível de tensão, transformá-la em outro nível e distribuí-la para os caminhos seguintes, com equipamentos que permitem ligar, desligar, proteger, medir e controlar essa passagem.

A definição parece técnica, mas a função é simples de visualizar. Pense na subestação como um entroncamento rodoviário da eletricidade. Ela recebe o fluxo que vem de uma direção, ajusta a velocidade desse fluxo para o trecho seguinte, decide para quais rotas ele segue e mantém a capacidade de interromper qualquer caminho em segundos, caso algo dê errado.

Uma subestação, no dia a dia, cumpre cinco funções ao mesmo tempo:

• Transformar tensão. É a função mais conhecida. O transformador eleva ou reduz a tensão da energia para que ela possa seguir viagem no trecho seguinte.
• Seccionar e manobrar. Disjuntores e seccionadoras permitem separar partes da instalação, isolar um equipamento com defeito ou liberar um trecho para manutenção.
• Proteger. Relés monitoram o comportamento elétrico continuamente e ordenam o desligamento em milésimos de segundo quando identificam uma condição anormal.
• Medir e monitorar. Transformadores de corrente e de potencial fornecem os valores que alimentam a proteção, o controle e o faturamento.
• Controlar a qualidade da energia. Reatores e bancos de capacitores ajudam a manter a tensão dentro da faixa adequada ao longo do dia.

É esse conjunto que faz da subestação um ponto de concentração de risco e de valor. Ela reúne equipamentos caros, tensões elevadas e decisões que afetam milhares de pessoas fora dos seus muros.

Por que a energia precisa mudar de tensão no caminho

Para entender por que existem subestações, vale acompanhar o percurso da energia desde a origem.

Uma usina hidrelétrica, eólica, solar ou térmica gera energia em uma tensão relativamente baixa, adequada aos seus geradores. Se essa energia seguisse assim por centenas de quilômetros, a maior parte dela se perderia em forma de calor ao longo dos condutores. Quanto maior for a corrente que passa por um cabo, maior a perda.

A solução é elevar a tensão. Com tensão alta, a mesma quantidade de energia viaja com corrente muito menor, e a perda cai na mesma proporção. Por isso, a primeira subestação do caminho fica ao lado da própria usina: ela é a subestação elevadora, que prepara a energia para a viagem longa.

No Brasil, essa viagem acontece em linhas de 230 kV, 345 kV, 440 kV, 500 kV e 765 kV. Para efeito de comparação, a tomada de casa opera em 127 ou 220 volts. Uma linha de 500 kV trabalha com uma tensão mais de duas mil vezes maior.

Ao se aproximar dos centros de consumo, o processo se inverte. Subestações abaixadoras reduzem a tensão em etapas, primeiro para os níveis de subtransmissão, depois para os níveis de distribuição urbana, até que os transformadores instalados nos postes entreguem a energia na tensão que os aparelhos suportam.

Cada uma dessas etapas acontece dentro de uma subestação. É por isso que existem tantas delas, com portes e finalidades muito diferentes.

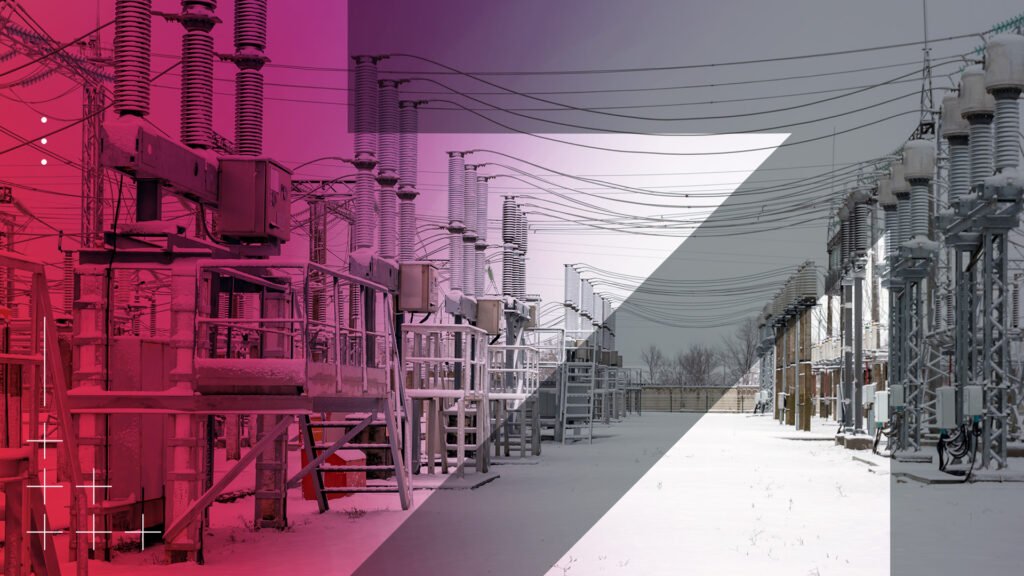

Os tipos de subestação de energia

A classificação varia conforme o critério adotado. Estes são os recortes mais usados no dia a dia do setor.

Pela função no sistema

• Elevadora. Fica junto à geração e eleva a tensão para o transporte em longa distância.
• Abaixadora. Reduz a tensão para o trecho seguinte, seja outra etapa de transmissão, seja a rede de distribuição.
• Seccionadora ou de manobra. Não transforma tensão. Sua função é conectar, dividir e redirecionar linhas, aumentando a flexibilidade da rede.
• De distribuição. Alimenta os alimentadores urbanos que chegam aos bairros.
• Industrial ou de consumidor. Pertence a uma indústria, shopping, hospital ou data center que recebe energia em média ou alta tensão e faz a própria transformação.

Pela tecnologia de isolamento

• Convencional, isolada a ar. É o pátio aberto que se vê da estrada. O próprio ar isola as partes energizadas, o que exige distâncias grandes e muita área.
• Isolada a gás. Os equipamentos ficam dentro de invólucros metálicos preenchidos com gás isolante, o que reduz drasticamente o espaço necessário. É comum em áreas urbanas densas.
• Híbrida. Combina módulos compactos com trechos convencionais, equilibrando custo e área ocupada.

Pelo grau de automação

• Com operação local permanente. Há equipe de plantão na instalação, em regime de turno.
• Telecomandada. A operação de rotina é feita remotamente por um centro de operação, e a presença local acontece em manutenções, inspeções e ocorrências.
• Digital. A comunicação entre equipamentos de proteção, controle e medição acontece por rede digital padronizada, o que amplia o volume de informação disponível e muda a natureza do trabalho de quem opera.

O que existe dentro do pátio de uma subestação

Quem visita uma subestação pela primeira vez enxerga um emaranhado. Com pouco tempo, o emaranhado se organiza em um número reduzido de famílias de equipamento.

• Transformador de potência. O bloco maior, geralmente cheio de óleo isolante e refrigerante, responsável por mudar o nível de tensão. É o ativo mais caro da instalação e o de reposição mais demorada.
• Buchas. As peças isolantes por onde os condutores entram e saem do transformador. Componentes discretos e responsáveis por uma parcela relevante das falhas graves.
• Disjuntor. O equipamento capaz de interromper a corrente sob carga e em condição de curto-circuito. É ele que executa a ordem dada pela proteção.
• Seccionadora. Cria a separação visível entre o trecho a ser trabalhado e o resto da instalação. Sua operação segue uma ordem rígida em relação ao disjuntor.
• Barramento. O ponto de conexão comum onde as linhas e os equipamentos se encontram. O arranjo do barramento define quanto a instalação suporta perder sem interromper o fornecimento.
• Para-raios. Desvia para a terra as sobretensões causadas por descargas atmosféricas e por manobras.
• Transformadores de corrente e de potencial. Reduzem os valores reais a proporções seguras para alimentar proteção, medição e controle.
• Reatores e bancos de capacitores. Ajustam o comportamento da tensão conforme a carga do sistema varia ao longo do dia.
• Casa de comando. O prédio onde ficam os painéis de proteção e controle, os registradores e a interface, por onde a instalação é operada.
• Serviços auxiliares. O sistema de alimentação em corrente contínua e alternada que mantém proteção, comunicação e iluminação funcionando mesmo quando a subestação está sem energia. Uma falha aqui compromete a capacidade de resposta da instalação inteira.
• Malha de aterramento. A rede de condutores enterrada sob o pátio que escoa correntes de falta e protege quem circula na área.

Onde as subestações se encaixam no sistema elétrico brasileiro

No Brasil, a operação das instalações de geração e transmissão é coordenada pelo Operador Nacional do Sistema Elétrico, o ONS, dentro do Sistema Interligado Nacional. O ONS mantém um cadastro público das subestações e linhas em operação, com nível de tensão, agente proprietário e localização. Os dados abertos podem ser consultados aqui, e há também um mapa interativo do sistema.

Esse conjunto está em expansão acelerada. O Plano da Operação Elétrica de Médio Prazo, divulgado pelo ONS no fim de 2025, para o período de 2026 a 2030, reúne 480 empreendimentos e prevê 24.314 MVA de acréscimo de capacidade de transformação em subestações, além de um aumento de 5,7% na potência da Rede Básica.

Para quem está pesquisando sobre uma carreira, esse é um dado relevante. Cada nova subestação e cada ampliação de pátio significam mais instalações precisando de gente formada para operar e manter, com competência alinhada às características de cada instalação.

O que faz um operador de subestação

O operador de subestação é o profissional responsável por manter a instalação em condição segura de funcionamento, executar as manobras solicitadas pelo centro de operação e responder a eventos anormais dentro do que os procedimentos autorizam.

A descrição de cargo costuma listar tarefas. A rotina real se organiza melhor em quatro grandes blocos de responsabilidade.

Acompanhar o estado da instalação

Boa parte do turno é observação ativa. Leitura de grandezas nos painéis, verificação de alarmes, acompanhamento de temperaturas de transformador, nível e condição do óleo, pressão de gás em equipamentos isolados, estado dos serviços auxiliares. A inspeção de campo complementa o painel, porque há sinais que só aparecem presencialmente: um ruído diferente, uma marca de aquecimento, um vazamento, uma alteração no aspecto de um isolador.

Executar manobras

Manobra é a operação coordenada de disjuntores e seccionadoras para mudar a configuração da instalação. Ela pode ser acionada para liberar um equipamento para manutenção, para transferir carga entre barramentos, para conectar um novo trecho ou para recompor o sistema após um desligamento. Cada manobra segue uma sequência definida no manual de procedimentos operacionais daquela instalação, e a ordem dos passos não é negociável. Inverter dois comandos pode significar energizar um trecho onde há gente trabalhando.

Coordenar com o centro de operação

O operador raramente decide sozinho. Ele trabalha em coordenação permanente com um centro de operação que enxerga o sistema como um todo e que precisa saber, com precisão, o estado de cada equipamento. Comunicação clara, uso da terminologia correta e confirmação de cada passo fazem parte do trabalho tanto quanto acionar o comando.

Responder a ocorrências

É a parte que define a reputação de um operador. Quando um alarme sobe, um disjuntor abre sozinho ou uma proteção atua, alguém precisa entender rapidamente o que aconteceu, qual é a extensão do problema, o que pode ser normalizado de imediato e o que exige acionamento de equipe de manutenção. A janela de decisão é curta e a informação disponível quase nunca é completa.

Como é a rotina de um turno

Cada empresa tem sua organização, mas a rotina de um turno costuma ser parecida:

• Passagem de serviço com o turno anterior, com registro do estado da instalação, pendências, equipamentos indisponíveis e trabalhos em andamento
• Leitura e registro de grandezas e verificação de alarmes ativos
• Inspeção de campo em rota definida, com checagem visual, sonora e de instrumentos
• Acompanhamento e liberação de equipes de manutenção, com emissão dos documentos de autorização de trabalho
• Execução das manobras programadas, sempre em coordenação com o centro de operação
• Registro em livro de ocorrências de tudo o que foi observado, executado e comunicado
• Resposta a eventos não programados, que podem ocorrer a qualquer momento do turno

O regime costuma ser de turno ininterrupto, incluindo noites, fins de semana e feriados, porque o sistema elétrico não para. Muitas instalações operam com equipe reduzida, o que aumenta o peso individual de cada decisão.

O que é preciso para se tornar operador de subestação

O caminho combina formação, capacitação normativa e autorização formal da empresa. As três coisas são diferentes, e a confusão entre elas é comum.

• Formação técnica. A base usual é curso técnico em eletrotécnica, eletroeletrônica ou área correlata reconhecida pelo sistema oficial de ensino. Em muitas empresas, é o requisito de entrada.
• Treinamento de segurança em eletricidade. A NR-10, norma regulamentadora do Ministério do Trabalho e Emprego, exige treinamento básico para quem trabalha com eletricidade e um treinamento complementar específico para quem atua no Sistema Elétrico de Potência, que é o caso de qualquer subestação de geração, transmissão ou distribuição.
• Aptidão em exame médico ocupacional. É requisito para a concessão da autorização, junto com aproveitamento satisfatório no treinamento.
• Autorização formal da empresa. Este é o ponto que muita gente descobre tarde. O certificado do curso, sozinho, não coloca ninguém em campo. É a organização que autoriza o trabalhador, por escrito, definindo prazo e abrangência dessa autorização.
• Prática supervisionada. Nenhum dos itens anteriores substitui o tempo de campo acompanhado por um profissional experiente. A documentação do projeto INTERACT, desenvolvido pela Ello XR, registra que mesmo um eletricista com boa formação técnica precisa de pelo menos três anos de prática supervisionada para operar e manter uma subestação com autonomia.

Vale acompanhar a atualização normativa. A NR-10 passou pela revisão mais profunda em mais de duas décadas, oficializada pela Portaria MTE nº 737, de 29 de maio de 2026, com vigência a partir de 1º de junho de 2027. Entre as mudanças, a capacitação passa a exigir plano de aprendizagem estruturado, com teoria e prática supervisionada conectadas às características reais das instalações da empresa. A Ello XR publicou um guia completo sobre a norma.

As competências que separam um operador iniciante de um operador experiente

Currículo e certificado descrevem o ponto de partida. O que diferencia o profissional no dia a dia é outro conjunto de habilidades, mais difícil de ensinar em sala de aula.

• Consciência situacional. A capacidade de perceber os elementos do ambiente, compreender o que aquele conjunto de informações significa e projetar o que tende a acontecer em seguida. É o que permite ao operador experiente sentir que algo está errado antes de o alarme confirmar.
• Disciplina de procedimento sob pressão. Executar a sequência correta quando tudo está calmo é relativamente simples. Manter a mesma disciplina às três da manhã, com alarme sonoro e telefone tocando, é a competência real.
• Comunicação técnica precisa. Descrever um estado do sistema sem ambiguidade, confirmar comandos e relatar o que foi feito é parte do trabalho, não um acessório dele.
• Conhecimento específico da instalação. Arranjo, filosofia de proteção, particularidades de equipamento e histórico de ocorrências mudam de subestação para subestação. Um operador excelente em uma instalação começa do zero em outra.

Por que formar um operador leva tanto tempo

Aqui está o paradoxo central da formação no setor elétrico, e ele explica por que a experiência é tão disputada.

Uma subestação não pode ser desligada para fins didáticos. Ela opera continuamente, em tensões elevadas, e qualquer desligamento acidental durante uma atividade de treinamento gera prejuízo direto, incluindo a cobrança de parcela variável por indisponibilidade do ativo. O resultado é conhecido: a formação acontece em sala de aula, com métodos passivos, e a prática de verdade só começa quando o profissional já está diante do risco real.

O formato passivo também não fixa. Os estudos de referência utilizados na concepção da Metodologia INTERACT apontam retenção de aprendizado em torno de 5% no ensino puramente teórico em sala de aula, contra até 75% em métodos participativos, que envolvem experimentação e vivência.

Há ainda um problema de estatística. Os eventos que realmente testam um operador, como incêndio em equipamento, falhas de proteção de barramento ou perda de serviços auxiliares, são raros. Uma equipe pode passar anos sem presenciar nenhum deles. Quando um acontece, a resposta precisa vir de alguém que nunca o viveu.

E há a questão do conhecimento que vai embora. Em boa parte das empresas do setor, o saber que sustenta a operação de uma instalação está concentrado em poucos especialistas. Aposentadoria, movimentação interna e rotatividade corroem esse acervo em silêncio, e a próxima geração recomeça a construção quase do zero.

Como a formação de operadores está mudando

Foi para responder exatamente a esse conjunto de dificuldades que surgiu a Ello XR, uma startup brasileira totalmente concebida no âmbito do PROPDI ANEEL, em parceria com a TBE (Transmissoras Brasileiras de Energia). O desafio de origem era concreto: como capacitar, requalificar e certificar operadores e mantenedores de 12 subestações espalhadas pelo país, de maneira constante, segura e viável financeiramente.

A Metodologia INTERACT é a arquitetura de ensino e aprendizagem criada a partir dessa pesquisa, fundamentada na Consciência Situacional de Mica Endsley, no ciclo de aprendizagem experiencial de David Kolb e nos princípios da andragogia. Em vez de transmitir conteúdo, ela organiza a formação em torno da ação: o profissional aprende executando, erra em ambiente controlado, recebe feedback imediato e reflete sobre a consequência de cada decisão. É a mesma lógica que a aviação adotou há décadas para formar pilotos para situações que quase nunca acontecem.

A plataforma Entre Linhas materializa a metodologia. Cada instalação do cliente é reconstruída como um gêmeo digital fiel, a partir do projeto técnico e do manual de procedimentos operacionais da unidade. Os procedimentos viram missões, e o treinando percorre o pátio da sua própria subestação, reconhece o arranjo, executa as sequências de liberação e normalização, enfrenta falhas e decide sob pressão, sem risco para pessoas ou ativos. Para cada ativo, a ferramenta INTERACT Studio permite inserir procedimentos e processos que não estão descritos nos manuais e, sim, que fazem parte da experiência de operadores sêniores. Assim, cada gêmeo digital integra a realidade daquele determinado ativo, que são transformadas em missões com uma estrutura de gamificação.

O ganho é duplo. Para o profissional, é a chance de praticar antes de se expor e de acelerar uma curva de aprendizado que tradicionalmente leva anos. Para a empresa, é a transformação do conhecimento dos especialistas em acervo organizacional, com registro objetivo de quem praticou o quê, em qual instalação, com qual desempenho e em qual data.

FAQ: perguntas frequentes sobre subestações e sobre a profissão

O que é uma subestação de energia, em poucas palavras?

É a instalação que recebe energia elétrica em um nível de tensão, transforma para outro nível e distribui para os caminhos seguintes, com equipamentos que permitem ligar, desligar, proteger, medir e controlar essa passagem.

Para que serve uma subestação?

Serve para viabilizar o transporte da energia em longas distâncias com perda reduzida, para permitir a entrega dessa energia na tensão adequada a cada uso, proteger o sistema isolando trechos com defeito e dar flexibilidade à rede, redirecionando fluxos quando necessário.

Qual é a diferença entre subestação e transformador?

O transformador é um equipamento. A subestação é a instalação completa que abriga esse equipamento e todos os outros necessários para operá-lo com segurança, como disjuntores, seccionadoras, para-raios, sistemas de proteção e controle e serviços auxiliares. Toda subestação com transformação de tensão tem transformador, mas um transformador sozinho não é uma subestação.

Qual é a diferença entre subestação de transmissão e de distribuição?

A de transmissão trabalha com os níveis mais altos de tensão e conecta grandes trechos do sistema, transportando energia entre regiões. A de distribuição fica mais próxima do consumo e reduz a tensão para os alimentadores que atendem bairros, indústrias e comércios. As duas fazem parte do Sistema Elétrico de Potência e seguem exigências normativas específicas.

O que faz um operador de subestação?

Acompanha o estado da instalação por painéis e inspeções, executa manobras de disjuntores e seccionadoras conforme o manual de procedimentos, coordena essas ações com o centro de operação, libera e acompanha equipes de manutenção, responde a alarmes e ocorrências e registra tudo o que foi observado e executado.

Preciso de NR-10 para trabalhar em subestação?

Sim. A NR-10 exige treinamento de segurança para quem trabalha com eletricidade, e quem atua em subestação de geração, transmissão ou distribuição está no Sistema Elétrico de Potência, o que exige também o treinamento complementar específico. Além do treinamento, é necessária a autorização formal da empresa, com prazo e abrangência definidos.

Quanto tempo leva para se tornar um operador de subestação com autonomia?

Depois da formação técnica e dos treinamentos normativos, ainda é preciso acumular prática supervisionada. A documentação do projeto INTERACT registra pelo menos três anos como referência para operar e manter uma subestação com autonomia. Ferramentas de capacitação imersiva encurtam esse ciclo ao permitir que a prática comece antes da exposição ao risco real.

Uma subestação pode ser operada à distância?

Sim, e é cada vez mais comum. Muitas instalações são telecomandadas por centros de operação, com a presença local concentrada em manutenções, inspeções e ocorrências. Isso não elimina a necessidade de profissionais formados, porque a intervenção presencial continua acontecendo nos momentos de maior consequência.

Por que subestações costumam ficar cercadas e sinalizadas?

Porque há partes energizadas em tensões elevadas dentro do perímetro, e a aproximação indevida representa risco grave. As distâncias mínimas de aproximação e as áreas de acesso restrito são definidas por norma, e só trabalhador autorizado pode entrar nas zonas mais próximas dos equipamentos energizados.

É verdade que a maioria dos acidentes elétricos acontece em situações de rotina?

Os dados apontam nessa direção. Segundo o Anuário Estatístico de Acidentes de Origem Elétrica da Abracopel, boa parte das ocorrências está associada a atividades rotineiras, como intervenções próximas à rede e serviços de manutenção. O mesmo levantamento indica que a taxa de letalidade do choque elétrico no Brasil permanece próxima de 70%, uma das mais altas do mundo. A série completa está disponível aqui.

Vale a pena seguir carreira em operação de subestações?

É uma área com demanda estruturalmente aquecida. O plano de médio prazo do ONS para 2026 a 2030 prevê centenas de empreendimentos e um acréscimo expressivo de capacidade de transformação em subestações, o que significa mais instalações precisando de gente qualificada. É também uma área em que a competência é específica de cada instalação, o que valoriza quem constrói repertório e reduz o risco de substituição.

Da curiosidade à prática

Uma subestação de energia é, ao mesmo tempo, uma peça de engenharia e um posto de trabalho. Ela existe para que a energia atravesse o país com eficiência e chegue utilizável na ponta, e depende de profissionais capazes de ler o estado do sistema, executar sequências sem margem de erro e decidir rápido quando algo sai do previsto.

Formar esses profissionais sempre foi difícil, porque a instalação que precisa ser aprendida é justamente a que não pode ser usada como laboratório. Concebida no PROPDI ANEEL em parceria com a TBE, a Ello XR construiu com a Metodologia INTERACT e a plataforma Entre Linhas um caminho para resolver essa contradição: praticar na réplica exata da instalação real, quantas vezes for necessário, incluindo os cenários que quase nunca acontecem.
